电能质量中的三相不平衡如何破解?
01
电能质量中的三相不平衡如何破解?

想象三匹骏马拉动一辆大车,若其中一匹马突然乏力或发力过猛,车辆不仅难以直线前进,整趟行程也会颠簸不稳,更会额外消耗马匹的体力——这正是三相不平衡在电力系统中的直观写照。当三相电流(或电压)幅值差异超出合理范围,或是相位角偏离标准的120度时,就形成了三相不平衡。
国家电网的监测数据揭示了一个严峻现实:在众多工业和商业配电网络中,电压不平衡度超过2%的情况相当普遍,部分老旧或设计不良的区域甚至达到4%-5%的警戒线。电流不平衡现象则更为广泛而隐蔽。
1
三相不平衡危害不只是电费飙升

1.设备折寿,故障频发: 三相电机在不平衡电流下被迫承受负序电流,如同心脏持续承受异常节律的冲击。这导致电机异常发热,绝缘材料加速老化,轴承异常磨损,最终提前报废。变压器也面临类似困境,容量利用率下降,内部损耗激增。
2.线损暴涨,能效蒸发: 不平衡电流导致中性线电流剧增(可达相电流的2倍以上),线路和变压器中的额外铜损与铁损飙升。研究表明,1%的电压不平衡度可导致电机额外损耗高达6%-10%,电网线损显著上升,直接转化为高昂且不必要的电费支出。
3.保护误动,生产中断: 精密电子设备对电压波动极为敏感,不平衡引起的电压波动可导致PLC、变频器、数控机床等频繁误报警或停机,造成难以预估的生产损失与质量风险。继电器也可能因不平衡电流而误判故障,引发非计划停电。
4.电能质量污染源: 三相不平衡是产生谐波(尤其是3次谐波)的重要诱因之一,恶化电网环境,形成恶性循环,威胁更多敏感设备。
2
追根溯源:谁制造了不平衡?

1.单相负荷的扎堆: 现代建筑中大量单相设备(照明、电脑、空调、充电桩)被随机接入不同相线,缺乏科学规划。当某一相接入过多大功率设备(如密集的空调或电炉),负荷自然向该相倾斜。
2.设备自身的缺陷: 某些设备(如大功率整流器、电弧炉)本身就会产生不平衡电流。老旧或维护不善的设备内部阻抗差异也会加剧不平衡。
3.不对称故障的影响: 系统发生单相接地、断线等故障时,会瞬间导致严重不平衡。即使故障排除后,若负荷分配未优化,不平衡状态可能持续。
4.规划与运维的失衡: 配电网早期规划未充分考虑负荷增长模式与平衡性要求;后期运维中未能根据实际负荷变化动态调整相序分配。
3
破解之道:从被动承受到主动治理

面对三相不平衡这种问题,被动承受意味着持续的损失。主动出击,实施系统性的预防、监测与治理策略,才是破解之道:
1.科学规划,源头预防:
精细化负荷预测与分配: 在新建或改造配电系统时,基于详细的负荷类型、功率、使用时段预测,制定科学的单相负荷接入方案,力求三相均衡。为未来发展预留调整空间。
2、动态监测,心中有“数”:
部署电能质量监测系统: 在变压器出线侧、重要馈线、关键负荷入口处安装在线监测装置,实时采集三相电压、电流、不平衡度、谐波等关键数据。这是发现问题、评估风险、验证治理效果的基础。
3、主动治理,精准“平衡”:
安装静止无功发生器(SVG): SVG不仅补偿无功,其高级控制算法可有效补偿负序电流(不平衡的主要成分),从源头抵消不平衡影响,特别适合治理由不平衡负载本身(如电弧炉、轧机)产生的问题。

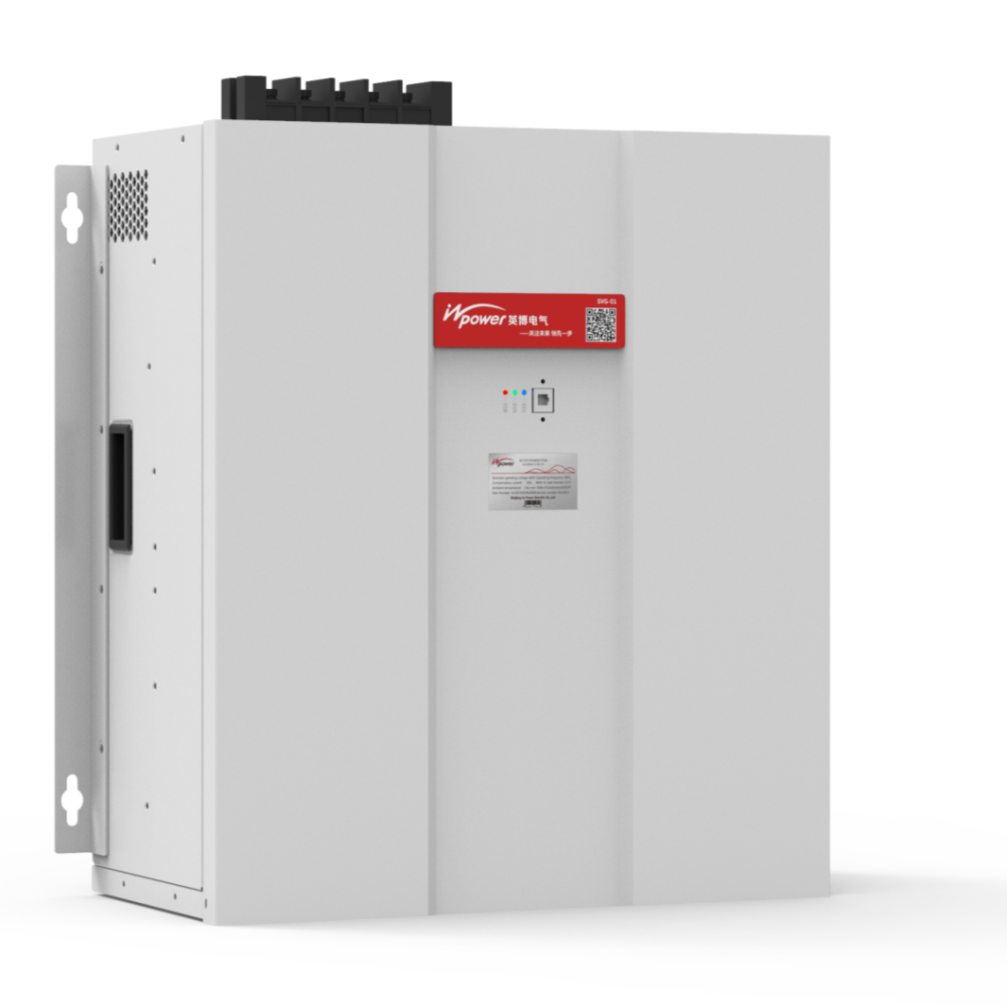

壁挂式
抽屉式

优化无功补偿: 合理配置分相补偿电容器组(需配合电抗器抑制谐波放大),虽主要针对无功,但对改善电压不平衡也有一定辅助作用。

4.精益运维,持续改进:
定期巡检与负荷实测: 定期对配电线路进行负荷电流实测,发现严重不平衡点。
人工负荷再分配: 基于实测数据和新增负荷情况,有计划地手动调整部分单相负荷的接入相序。
设备维护与更新: 及时更换老化、阻抗异常的设备。
02
结语:告别失衡,拥抱高效

三相不平衡绝非无解的难题。它要求我们撕开其“隐形”面纱,以系统性思维应对——从源头规划的科学性、运行监测的实时性,到治理措施的精准性、运维管理的持续性。每一次对三相平衡的优化,都是对设备可靠性的加固、对能源浪费的阻击、对生产连续性的保障、对企业核心竞争力的提升。
在追求高质量发展的今天,破解三相不平衡这一问题,让电力系统回归稳定、高效、经济的运行状态,不仅是一项技术任务,更是一笔值得投入的效益投资。当三相之力真正平衡协同,稳定的电能必将成为驱动企业持续向前的可靠基石。
